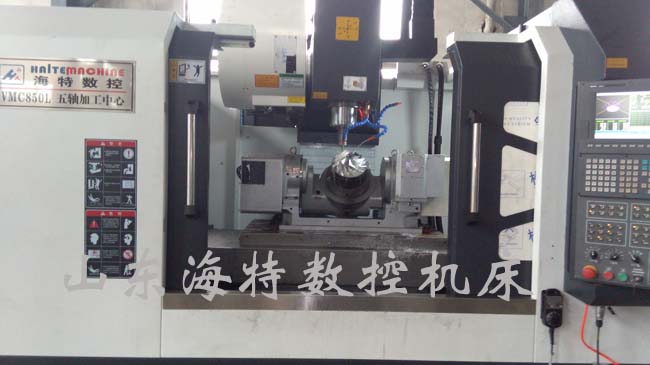

VMC850五軸加工中心加工葉輪圖片

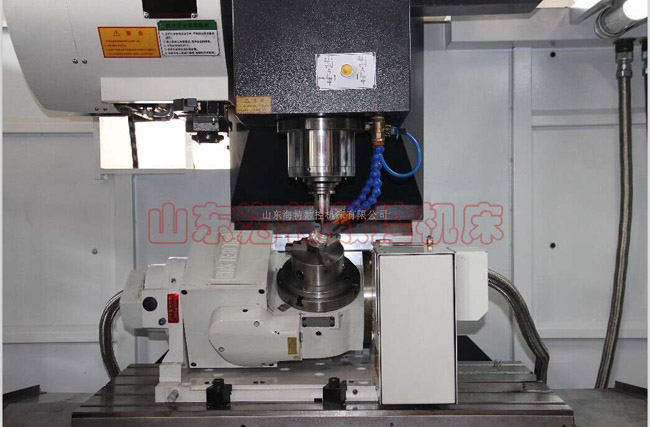

第五軸圖片，支持五軸五聯動
VMC850五軸聯動加工中心----五軸葉輪加工中心視頻
視頻里850加工中心配臺灣新代系統支持五軸五聯動功能
| 機型 | 規格 | VMC850 | |
| X坐標行程 | mm | 800 | 900 |
| Y坐標行程 | mm | 500 | 500 |
| Z坐標行程 | mm | 500 | 500 |
| 工作臺規格 （長） | mm | 960 | 1060 |
| 工作臺規格 （寬） | mm | 500 | 500 |
| 工作臺*大載重 | kg | 600 | 800 |
| 主軸中心至立柱導軌面 | mm | 575 | 575 |
| 主軸端面至工作臺平面 | mm | 120-620 | |
| X、Y、Z切削進給量 | mm/min | 1-6000 | |
| X、Y、Z快速移動速度 | m/min | 24/36 | |
| 主軸轉速范圍 | r/min | 50-8000 | |
| 主軸錐孔 | BT40 | ||
| 主軸電機功率 | kw | 7.5 | |
| 工作臺T型槽/槽寬/槽距 | mm | 5/18/100 | |
| 定位精度 | mm | +0.005 | |
| 重復定位精度 | mm | +0.003 | |
| 機床輪廓 長/寬 | m | 3.0/2.2 | |
| 機床重量 | T | 5.5 | 6.2 |
|
型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高 |
225 |
|
垂直全高 |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量 |
270 kg |
|
A軸電機功率 |
1.3KW |
|
C軸電機功率 |
1.3KW |
加裝250五軸（臺灣）的價格是44.9萬（含RTCP刀補功能）
可根據客戶要求專業設計開發數控設備及加工中心
請買前咨詢好 確定是要硬軌還是線軌，對系統的要求，
對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！

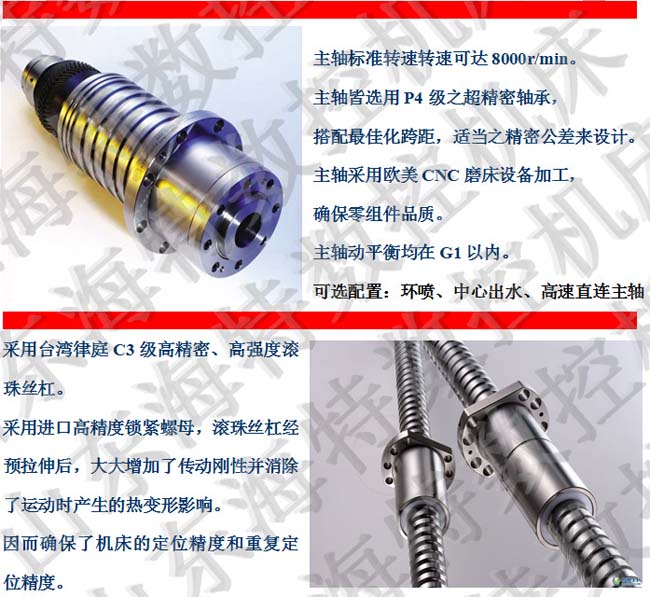

一、選用臺灣健椿隆主軸和臺灣津廷絲桿

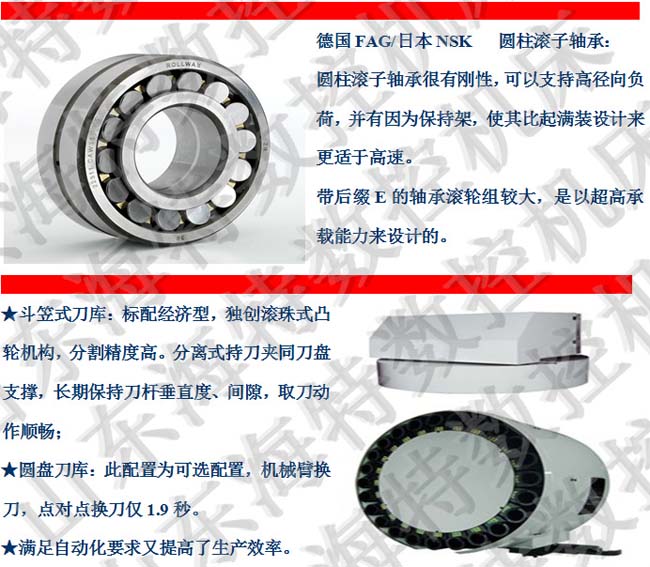

二、德國FAG/日本NSK軸承

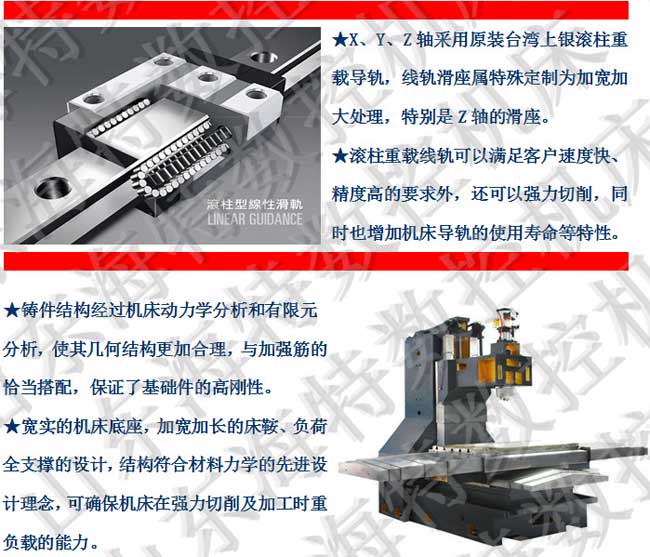

三、采用原裝臺灣上銀45MM滾柱重載型導軌
