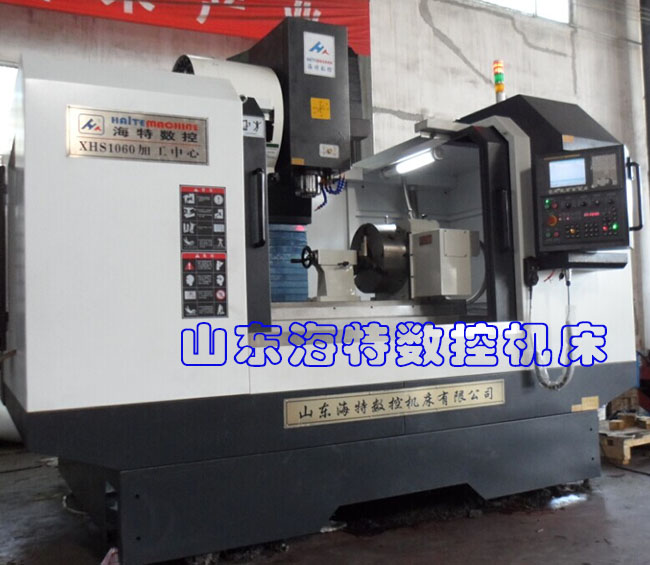

vmc1060加工中心加裝一個第四軸分度頭即為四軸加工中心，用于加工圓形之類的工件，或是復雜的工件，通過一次裝夾來完成幾個面的加工。有些零件可能要在斜面上鉆孔攻絲這類的，這時候普通的三軸機床不能做變軸加工，這個時候就要通過四軸加工。
四軸加工中心工作原理是通過A軸轉度數來實現加工效率和加工精度的。

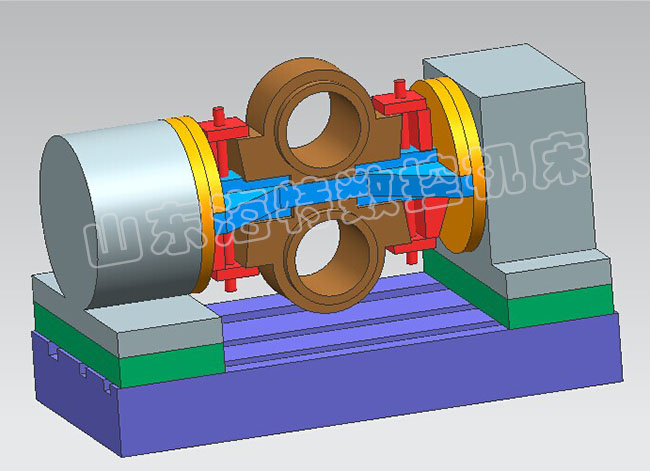

河南客戶前段時間帶著工件到我公司實地考察，并讓我們提供大致的加工方案。下面是根據客戶要求做的工裝示意圖。

 *后我們訂下來的方案是用XH1060四軸加工中心來加工該產品。用臺灣旭陽盤面直徑為400的分度盤，配強力尾座，液壓夾緊裝置。因?yàn)樵摴ぜ馁|(zhì)很硬，工件也比較大，而且需要鏜內孔，要求機床剛性要非常好，所以我們給客戶選配了BT50的主軸。有很多細節方面，我們也根據客戶要求進行了改型。*后客戶非常滿意。
vmc1060四軸聯動加工中心技術參數：

機型	規格	VMC1060
X坐標行程	mm	1100
Y坐標行程	mm	600
Z坐標行程	mm	600
工作臺規格 （長）	mm	1200
工作臺規格 （寬）	mm	600
工作臺*大載重	kg	1000
主軸中心至立柱導軌面	mm	675
主軸端面至工作臺平面	mm	150-750
X、Y、Z切削進給量	mm/min	1-6000
X、Y、Z快速移動速度	m/min	24/36
主軸轉速范圍	r/min	50-8000
主軸錐孔		BT40/50
主軸電機功率	kw	11/15
工作臺T型槽/槽寬/槽距	mm	5/18/120
定位精度	mm	+0.005
重復定位精度	mm	+0.003
機床輪廓  長/寬	m	3.4/2.4
機床重量	T	7.5

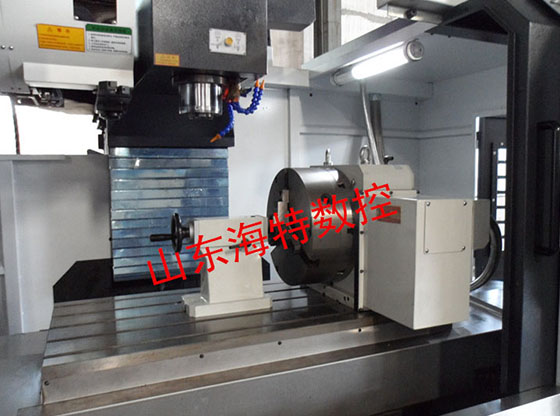

CNC-250R四軸技術參數：

分度盤直徑	臺灣旭陽Φ250MM
手動尾座	臺灣旭陽
中心高	185MM
通孔直徑	Φ70
T型槽	12
齒輪比	1:90
分割單位（度）	0.001°
每分鐘轉速	22.2

第四軸型號可根據客戶選擇，常配的有CNC-200R、CNC-250R、CNC-320R、CNC-400R

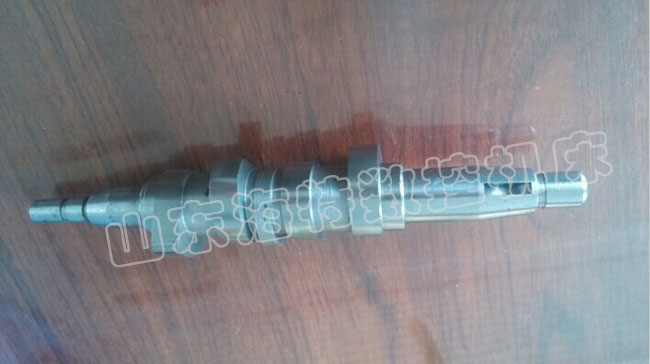

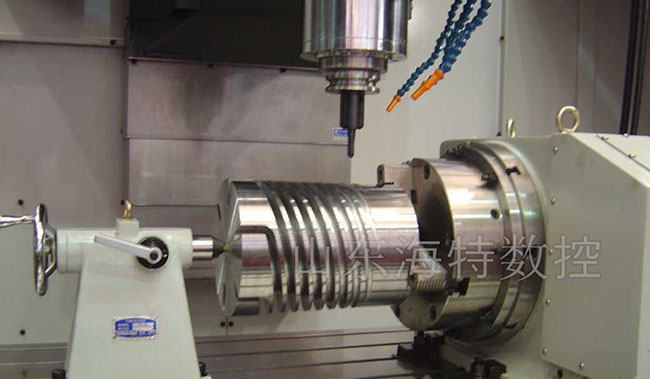

下面是客戶用四軸加工中心加工案例

---
