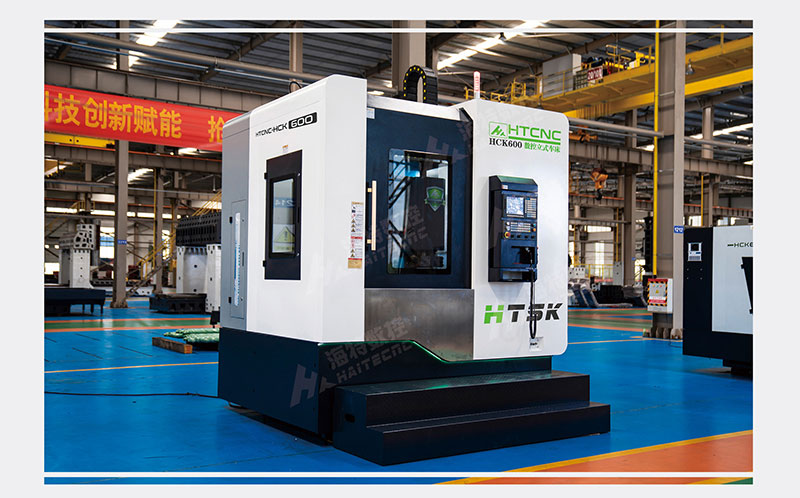

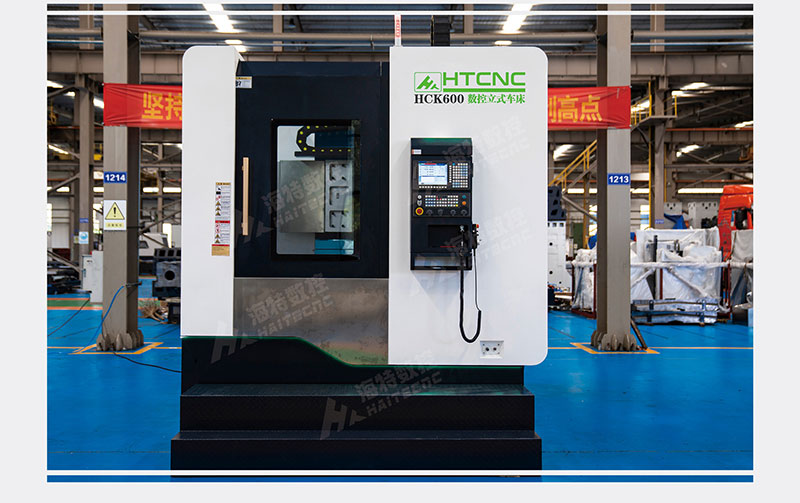

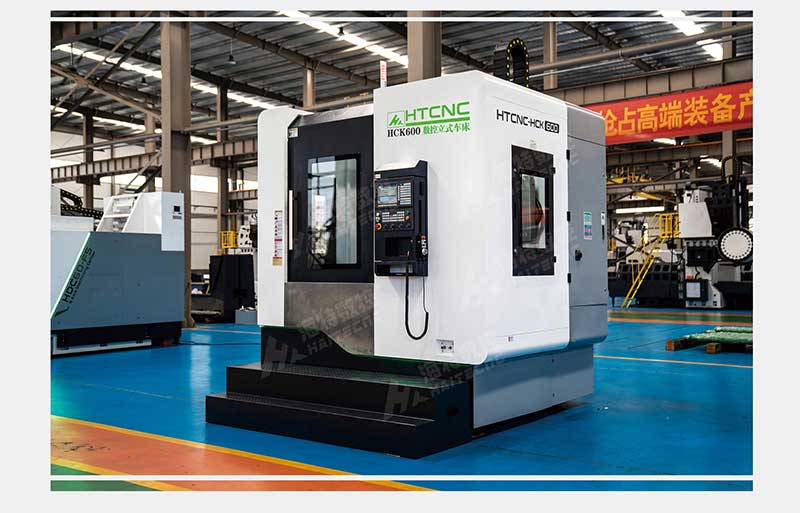

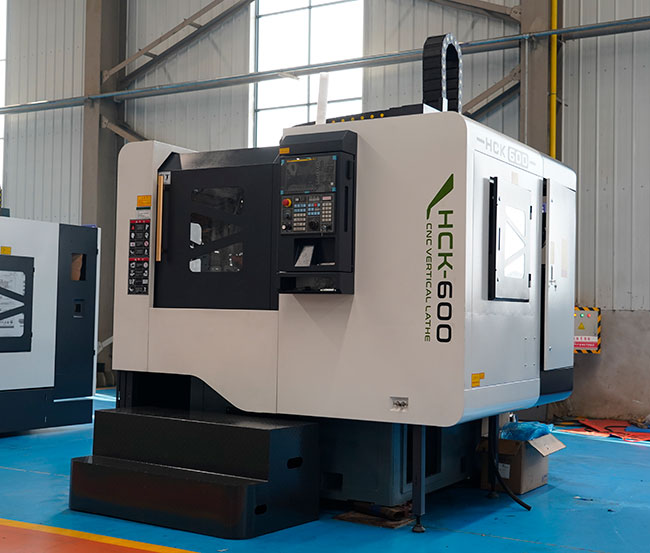

HCK600數控立車參數：
項目 | 單位 | 規格 | |||
最大回轉直徑 | mm | 900 | |||
最大車削高度 | mm | 700 | |||
最大車削直徑（盤類） | mm | 800 | |||
最大過溜版車削直徑 | mm | 600 | |||
主軸端部型式及代號 | A2-11 | ||||
主軸單元 | mm | CJL320 | |||
主軸轉速范圍 | r/min | 50～500 | |||
主軸最大扭矩 | N.m | 429 | |||
標準卡盤 及油缸 | 卡盤直徑 | mm | 530 | ||
所配油缸 | 200 | ||||
X軸快移速度 | m/min | 12 | |||
Z軸快移速度 | m/min | 10 | |||
X軸行程 | mm | 550 | |||
Z軸行程 | mm | 750 | |||
刀架形式 | 12工位伺服刀塔 | ||||
刀具尺寸 | 外圓刀 | mm | 25*25 | ||
鏜刀桿直徑 | mm | Φ40 | |||
機床外形尺寸（長×寬×高） | mm | 3900×3010×4000 | |||
加工精度 | IT6～IT7 | ||||
表面粗糙度 | μm | Ra1.6 | |||
重量 | kg | 9600 | |||
手搖進給每個脈沖 | Z軸 | mm | 0.001 | ||
X軸 | mm | 0.001 | |||
主傳動交流伺服電機 | 功率 | kW | 15/18.5 | ||
額定轉速 | r/min | 1500 | |||
最高轉速 | r/min | 6000 | |||
X向交流伺服電機 | 功率 | N.m | 22 | ||
最高轉速 | r/min | 2000 | |||
Z向交流伺服電機 | 功率 | N.m | 30 | ||
最高轉速 | r/min | 2000 | |||
潤滑裝置 | 形式 | 定時定量潤滑系統 | |||
功率 | W | 35 | |||
液壓系統最高壓力 | MPa | 5 | |||
